電工知識：暗裝式蹺板開關的接線方法

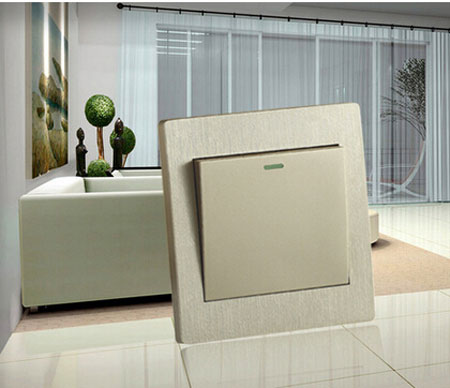

一般來講，蹺板(或指甲式)開關均為暗裝式，開關面板86×86mm，即86系列，較被廣泛采用，比其它系列開關安裝使用均較方便。常用開關的額定電流有5(6),10A兩個級別。開關面板為磁白電玉粉壓制而成，其弧型面板的開關被稱為A86系列。

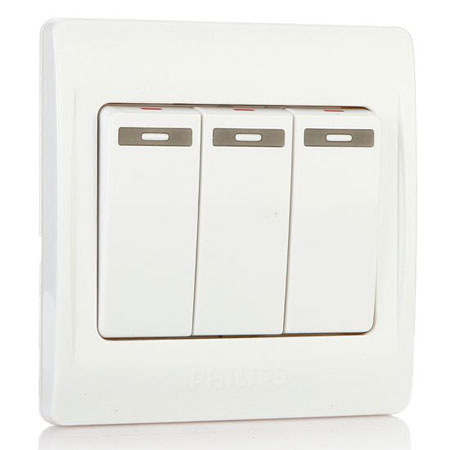

蹺板開關的一塊面板上，一般可裝1—3個開關，稱為單聯、雙聯、三聯開關。四聯開關面板尺寸則為146mm×86mm×7mm。指甲式開關則可裝成四聯。此外還有帶指示燈開關，指示燈在開關斷開時，可顯示方位辨清開關位置，方便操作;還有開關接通時指示燈亮的指示電源接線形式，能夠識別線路是否有電，便于維修。蹺板上設置防濺罩，正面為一透明有彈性的薄膜，可隔著薄膜按動蹺板，密封性能好，不怕水淋和潮氣。

蹺板開關同暗扳把開關相同，每一聯即是一個單獨的開關，能分別控制一盞燈，每一聯內接線柱數量不同，雙線的為單控開關，三線的為雙控開關，可根據需要進行組合。

蹺板(或指甲式)開關安裝接線時，應使開關切斷相線，并應根據蹺板或面板上的標志來確定面板的裝置方向。面板上有指示燈的，指示燈應在上面，蹺板上有紅色標記的應朝上安裝，面板上有產品標記或帶有英文字母的不能裝反，不應把ON反裝成NO，當蹺板或面板上無任何標記的，應裝成蹺板下部按下時，開關應處在合閘的位置，蹺板上部按下時，應處在斷開位置，即從側面看蹺板上部突出時燈亮，下部突出時燈熄。

同一場所中開關的切斷位置應一致，且操作靈活，按點接觸可靠。安裝在潮濕場所室內的開關，應使用面板上帶有薄膜的防潮防濺開關。在塑料管暗敷設工程中，不應使用帶金屬安裝板的蹺板開關。

凡幾盞燈集中由一個地點控制時，選用雙聯及以上開關既可以節省配管又可以節省管內所穿導線。在安裝接線時，需考慮好開關控制燈具的順序，使其位置相互對應，方便操作。雙聯及以上開關接線時，如使用開關后笨為單元組合形式的電源相線不應拼接，要做好并接頭連接。

若用開關后罩是整體式的，二聯及三聯共用端屬于一個整體，電源相線在插入開關一個共用端接線樁就可以了，方便安裝或去除接頭。開關在接線時，要把盒內的導線理順好，依次接線后，將盒內導線盤成圓圈，放置于開關盒內。在安裝固定面板時，應用手將面板與墻面頂嚴，防止面板安裝孔損壞。安裝好的開關面板，應緊貼建筑物裝飾面，開關面板安裝孔上有裝飾帽子的應一并裝好。安裝開關時，不得弄臟和碰壞墻面，要保持墻面的清潔。開關安裝后，墻面不應再次噴漿或刮大白，以保持面板的清潔。
